Der ITM-LAB RS-DP-12A Automatic Tumble Tester bewertet wiederholte Freifall-Einflüsse auf Smartphones, Wearables und tragbare Elektronik. Sie verfügt über eine Rolllänge von 500–1000 mm, eine verstellbare Testgeschwindigkeit von 5–20 Mal pro Minute und bis zu 999.999 Zähler mit anpassbaren Trommelmaßen.
Der ITM-LAB RS-DP-12A Tumble Tester führt wiederholte Freifall-Aufpralltests an tragbarer Elektronik durch. Sie unterstützt 500–1000 mm Drehlängen, 5–20 Mal pro Minute und bis zu 999.999 Zähler, mit konfigurierbaren Trommelmaßen.

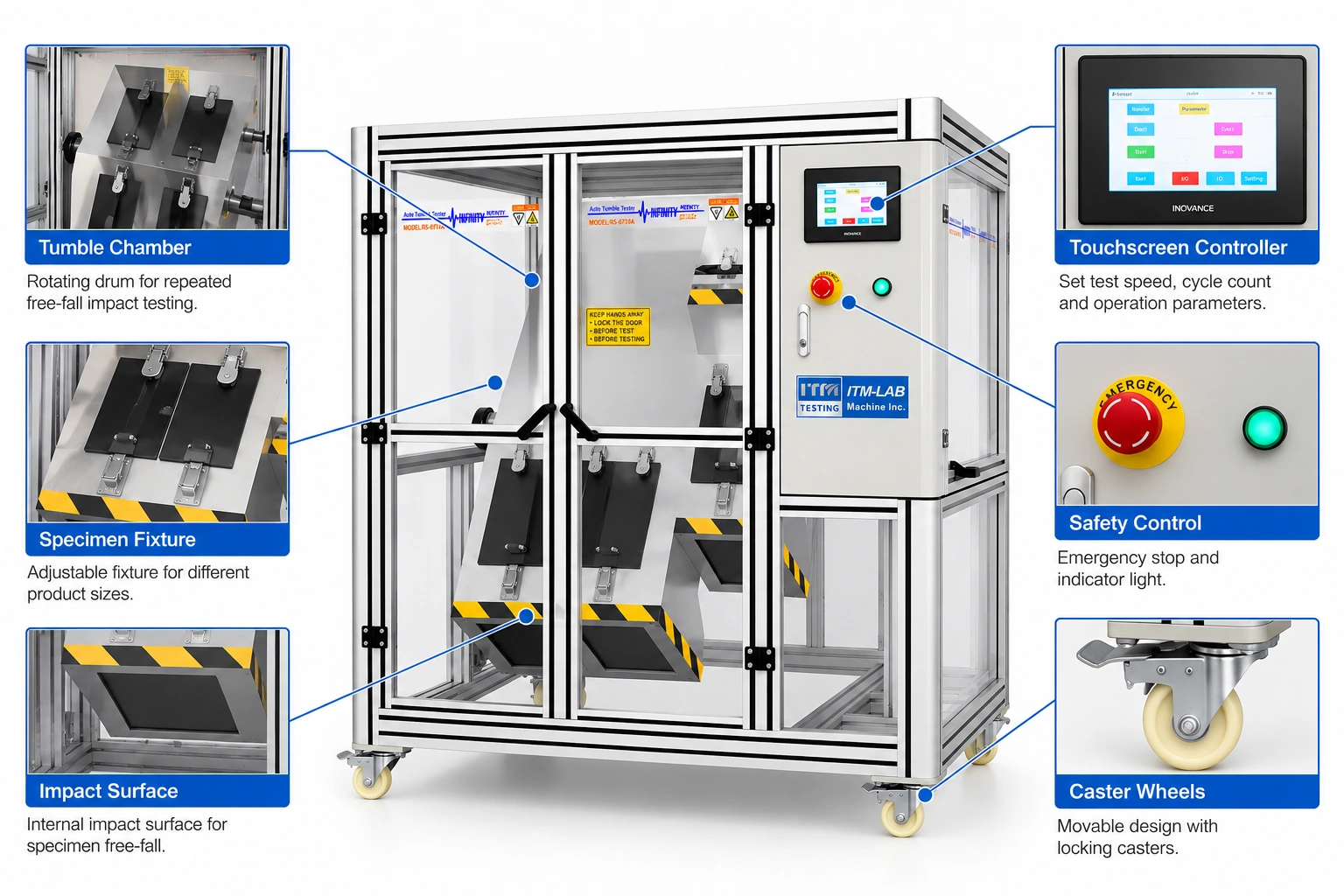

Die RS-DP-12A ist eine rotierende Trommelprüfmaschine, die verwendet wird, um die Auswirkungen wiederholter mechanischer Einschläge auf fertige Produkte und Bauteile zu bewerten.
Während sich die Trommel dreht, werden Proben gehoben und auf eine Schlagfläche abgesetzt. Wiederholte Einschläge setzen Produkte einer veränderten Ausrichtung aus und helfen Ingenieuren, angesammelte mechanische Schäden zu untersuchen.
Die Ausrüstung wird in der Produktentwicklung, Qualitätskontrolle und Zuverlässigkeitsprüfung für Smartphones, Ohrhörer, tragbare Geräte, Fernbedienungen und andere tragbare elektronische Baugruppen eingesetzt. Fordern Sie ein Angebot an
Modell: RS-DP-12ATestmethode
: Wiederholter Sturz- / Freifallaufprall
Drehlänge: 500–1000 mm, anpassbare
Testgeschwindigkeit: 5–20 Mal pro Minute
Zähler: 1–999.999
Der RS-DP-12A ist für Produkte und Komponenten vorgesehen, die während der Entwicklung oder Qualitätsprüfung wiederholt bewertet werden müssen.
| Produktkategorie | Typische Exemplare | Evaluationsfokus |
|---|---|---|
| Mobile Geräte | Smartphones, kompakte Handheld-Geräte | Wohnungsschäden, Zusammensetzungsveränderungen, funktionale Veränderungen |
| Persönliche Elektronik | Kopfhörer, Smartwatches, tragbare Geräte | Gehäuseintegrität, Bauteilbewegung |
| Unterhaltungselektronik | Fernbedienungen, kleine elektronische Zubehörteile | Mechanische Haltbarkeit nach wiederholten Aufprallen |
| Elektronische Baugruppen | Steckverbinder, kleine Module, zusammengebaute Bauteile | Verbindungsintegrität und Bauteilerhaltung |
| Tragbares Zubehör | Kleines Ladezubehör und -gehäuse | Rissbildung, Abtrennung und funktionale Veränderungen |
Die Eignung des Probens hängt von Produktmaßen, Masse, Trommelkonfiguration und dem anwendbaren Testverfahren ab.

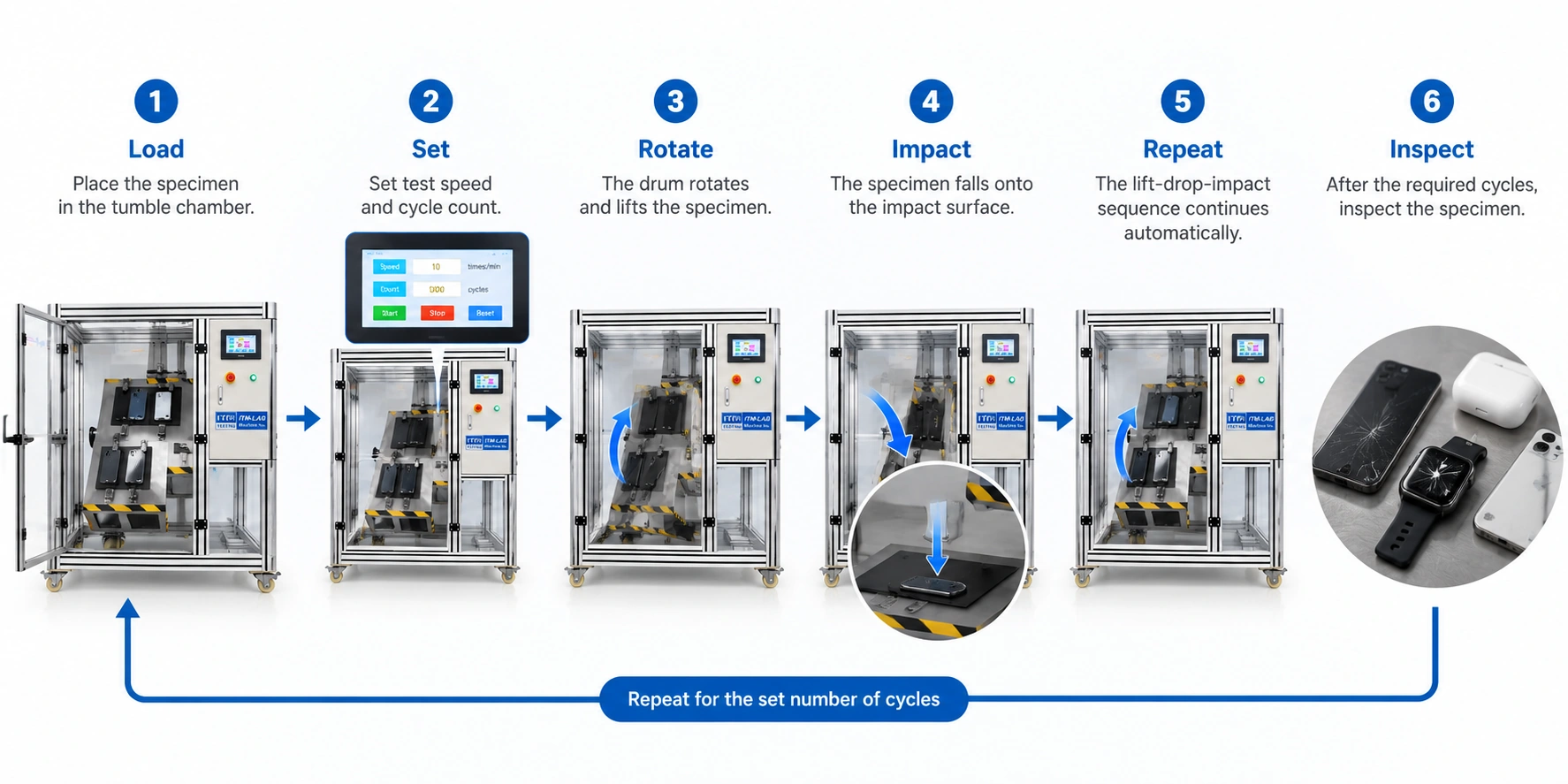

Ein rotierender Trommeltester hebt und lässt Proben wiederholt an, um Freifallstöße zu erzeugen.
Die Testsequenz besteht aus fünf Phasen:
Laden: Setzen Sie das Probe in die Trommel.
Setzen: Konfigurieren Sie die erforderlichen Betriebsbedingungen und Testanzahl.
Drehen: Die Trommel dreht sich und hebt die Probe an.
Aufprall: Das Exemplar fällt auf die innere Aufprallfläche.
Untersuchen: Untersuchen Sie die Probe nach dem erforderlichen Testintervall oder der abgeschlossenen Sequenz.
Die daraus resultierenden Einschläge können in unterschiedlichen Ausrichtungen auftreten. Im Gegensatz zu einem kontrollierten Falltester positioniert eine rotierende Trommel nicht jede Probe unabhängig für eine bestimmte Fläche, Kante oder Ecke.
Die Beziehung zwischen Trommelrotationen, Probeabwürfen und gemeldeten Testzählungen sollte im jeweiligen Testverfahren definiert werden.
Die folgenden Spezifikationen basieren auf dem ITM-LAB RS-DP-12 Produktkatalog.
| Parameter | Spezifikation |
|---|---|
| Modell | RS-DP-12A |
| Ausrüstungstyp | Tumble Tester |
| Tumble-Länge | 500–1000 mm (oder individuell) |
| Tumble-Breite | 350 mm (oder individuell) |
| Materialoptionen | Stahlplatten, Edelstahl oder Acrylplatten |
| Testgeschwindigkeit | 5–20 Mal pro Minute |
| Testzähler | 1–999.999 |
| Äußere Abmessungen | 1250 × 1500 × 1680 mm |
| Maschinengewicht | 250 kg |
| Stromversorgung | AC 220 V, 3 A (je nach Konfiguration) |
| Anpassung | Trommellänge, Breite und Materialkonfiguration |
Wiederholte Aufschläge können mechanische Schäden verursachen, die nach einem einzigen Fall nicht mehr auftreten.
| Ausfallkategorie | Beispiele |
|---|---|
| Außenschäden | Gehäuserisse, Oberflächenschäden, Rahmenverformung |
| Schäden an der Montage | Lose Verschlüsse, verschiebte Verbinder, abgetrennte Bauteile |
| Innere Schäden | Batteriebewegung, Bauteilverdrängung, interner Montagefehler |
| Funktionale Änderungen | Anzeigefehler, Knopffehler, intermittierende elektrische Verbindungen |
Die Testergebnisse hängen von der Bauweise der Probe, den Aufprallbedingungen, den Inspektionsintervallen und den Akzeptanzkriterien ab.
Ein Tumbletester erzeugt wiederholte Stöße; das Testverfahren bestimmt, ob die Probe besteht oder scheitert.
Beide Maschinen bewerten den mechanischen Stoßwiderstand, verwenden jedoch unterschiedliche Probenfreisetzungsmethoden.
| Primärer Test | Wiederholter Sturz / Freifallaufprall | Kontrollierter Freifallaufprall |
| Aufprallorientierung | Variiert während der Trommelrotation | Ausgewählte Fläche, Kante oder Ecke | ausgewählt
| Probenpositionierung | Exemplar bewegt sich innerhalb der Trommel | Exemplar vor der Freigabe positioniert |
| Testwiederholung | Individuelle kontrollierte Drops | |
| Orientierungsspezifische Aufprallreaktion | ||
| Typische Anwendung | Definierte Drop-Condition-Verifikation | |
Wiederholte Freifallprüfungen werden durch IEC 60068-2-31 behandelt, die ein Verfahren für wiederholte Freifallstöße enthält.
| Standard | Relevanz für Tumble-Tests |
|---|---|
| IEC 60068-2-31 | Umwelttests, Stoßdämpfer bei grober Handhabung, einschließlich wiederholter Freifalltests |
| YD/T 1539-2019 | Zuverlässigkeitsanforderungen und Testmethoden für mobile Kommunikationsgeräte |
| Kunden-/OEM-Verfahren | Produktspezifische Aufprallbedingungen, Testzählungen und Akzeptanzkriterien |
Die entsprechende Edition, die Probenkonfiguration, die Testbedingungen und die Abnahmekriterien müssen vor der Auswahl der Geräte bestätigt werden.
Die Ausrüstungsfähigkeit allein stellt nicht die Einhaltung aller Anforderungen eines referenzierten Standards fest.

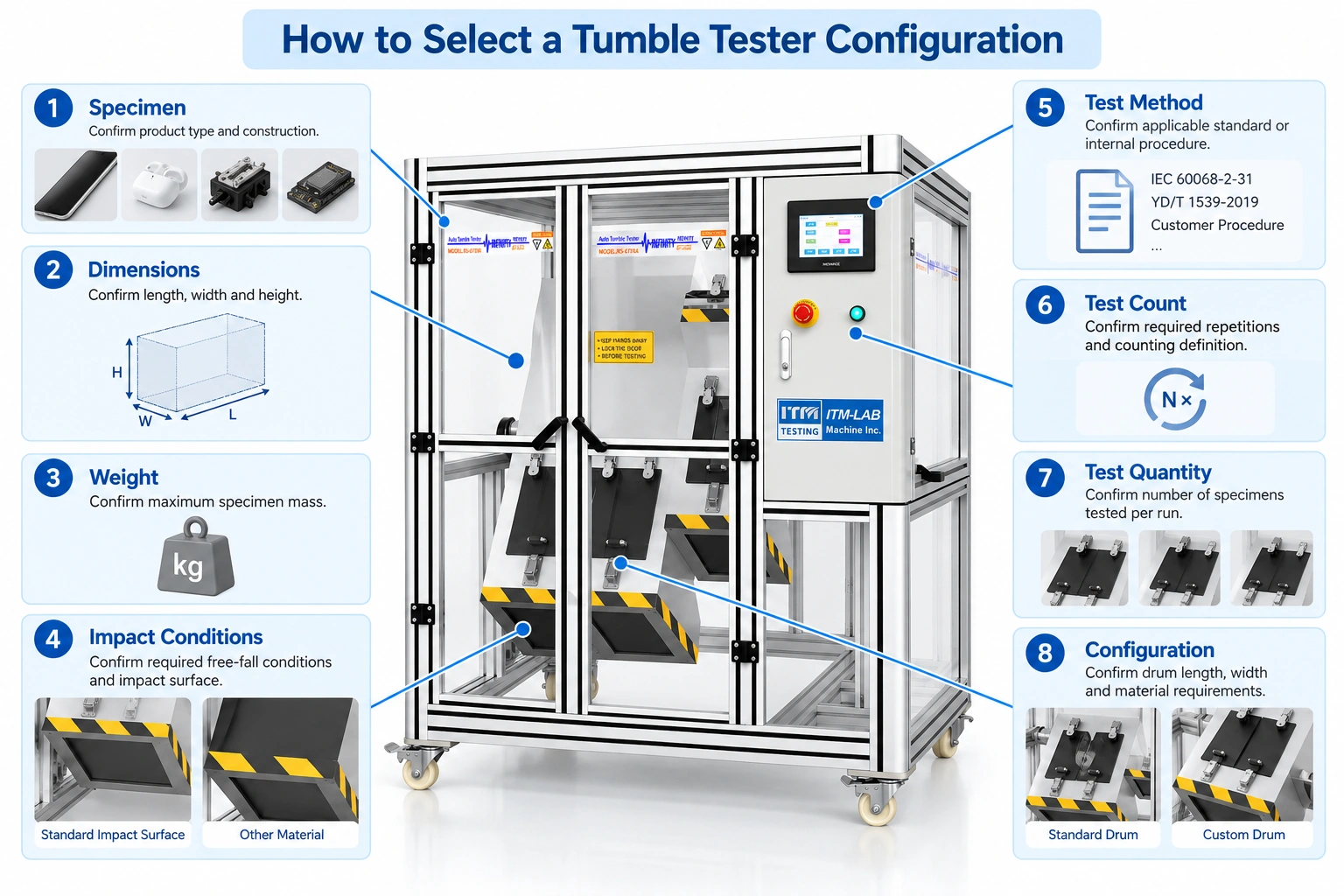

Die Auswahl des Drehtesters beginnt mit der Probe und dem Testverfahren und nicht nur mit den Maschinenmaßen.
| Erforderliche Informationen | Was ich Bestätigen soll |
|---|---|
| Exemplar | Produkttyp und Bauweise |
| Abmessungen | Länge, Breite und Höhe |
| Gewicht | Maximale Probenmasse |
| Testmethode | Anwendbares Standard- oder internes Verfahren |
| Einschlagsbedingungen | Erforderliche Freifallbedingungen und Aufprallfläche |
| Testzählung | Erforderliche Wiederholungen und Zähldefinition |
| Testmenge | Anzahl der pro Durchlauf getesteten Proben |
| Konfiguration | Trommellänge, -breite und Materialanforderungen |
Zum Beispiel können eine Smartphone-Baugruppe und ein kleines Steckmodul aufgrund von Unterschieden in Größe, Masse und Aufprallverhalten unterschiedliche Trommelkonfigurationen benötigen.
ITM-LAB kann die Probeninformationen und das angeforderte Verfahren prüfen, bevor die RS-DP-12A-Konfiguration bestätigt wird.
ITM-LAB stellt Testgeräte für Produktentwicklung, Qualitätskontrolle und Zuverlässigkeitslabore her.
Um eine RS-DP-12A-Konfiguration und ein Angebot anzufordern, senden Sie Ihre Probenmaße, Ihr Gewicht, das erforderliche Testverfahren und die Prüfmenge.
Ein Prüfer löst während der Trommelrotation wiederholt Proben frei und erzeugt so Aufpralleffekte bei wechselnden Ausrichtungen. Ein kontrollierter Freifalltester positioniert die Probe vor dem Freiwurf, um definierte Aufprallrichtungen zu bewerten.
Ja. Der RS-DP-12A ist für die wiederholte Einschlagsbewertung tragbarer Elektronik, einschließlich Smartphones, vorgesehen. Probenmaße, Gewicht und das erforderliche Verfahren müssen vor der Konfiguration überprüft werden.
Der Katalog gibt 5–20 Mal pro Minute an. Der Zusammenhang zwischen Trommelbetrieb und tatsächlichen Probeeinträchtigungen sollte gemäß der gewählten Testmethode bestätigt werden.
Der angegebene Zählerbereich beträgt 1–999.999. Die erforderliche Anzahl und deren Beziehung zum Testverfahren sollten vor der Prüfung definiert werden.
Der Katalog gibt eine Tumle-Länge von 500–1000 mm und eine Breite von 350 mm an. Individuelle Maße sind je nach Probe und Testanforderungen erhältlich.
Der RS-DP-12A ist für wiederholte Sturzaufprall konzipiert. Die Kompatibilität mit einem spezifischen IEC 60068-2-31-Verfahren muss anhand der Gerätekonfiguration und den erforderlichen Testbedingungen überprüft werden.
Diese Produkte sind potenzielle Anwendungsbereiche. Die Eignung hängt von ihren Maßen, Masse, Bauweise und der angegebenen Testmethode ab.
Geben Sie den Probentyp, die Maße, das Gewicht, den erforderlichen Prüfstandard, die Aufprallbedingungen, die Testanzahl und die Anzahl der Proben an. Diese Details helfen dabei, die erforderliche Trommel-Konfiguration zu bestimmen.
