Die Automatic Drop Test Machine RS-DP-03A2 ist darauf ausgelegt, die Auswirkungen auf die Produktleistung zu bewerten, wenn ein Kunde das Produkt während der tatsächlichen Nutzung versehentlich fallen lässt. Es eignet sich für Richtungs-Drop-Tests an tragbaren Verbraucherelektronikprodukten wie Mobiltelefonen, Tablets, Ladegeräten, E-Books, elektronischen Wörterbüchern, Batterien, Touchscreens, Kopfhörern usw.
Freigeben:
Kontrollierte Drop-Tests für Smartphones und tragbare Elektronik

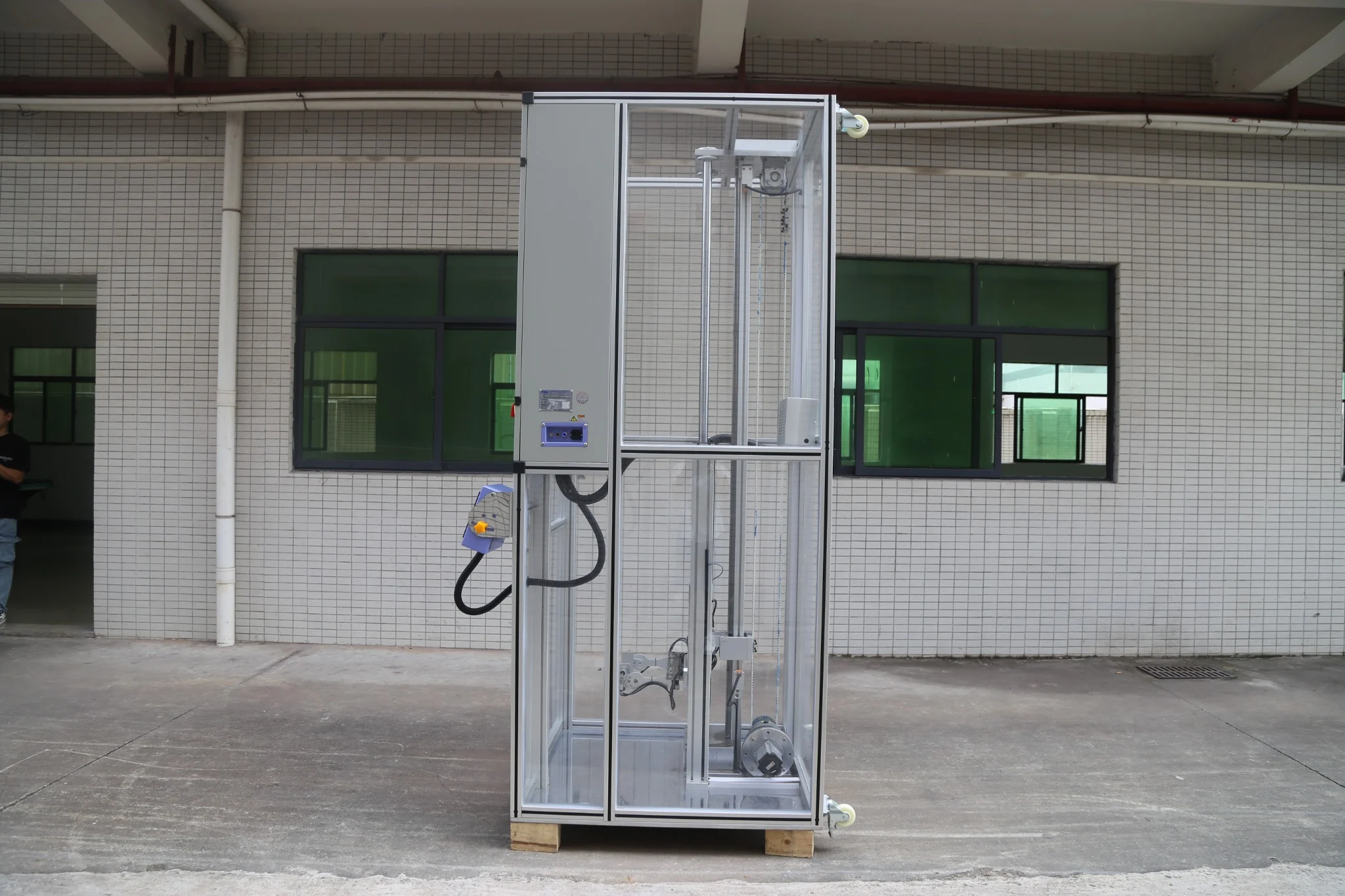

Die ITM-LAB RS-DP-03A2 Automatic Drop Test Machine ist für kontrollierte gerichtete Falltests von Smartphones, Tablets, tragbaren Geräten und anderen kleinen elektronischen Produkten konzipiert.
Mit Vakuumadsorption oder Klemmvorrichtungen positioniert die Maschine die Proben in definierten Winkeln, bevor sie sie automatisch anhebt und auf die ausgewählte Schlagfläche absetzt. Es hilft F&E- und Qualitätslaboren, Produktaufprallbeständigkeit, strukturelle Integrität und Funktionalität nach dem Abwurf unter wiederholbaren Testbedingungen zu bewerten.

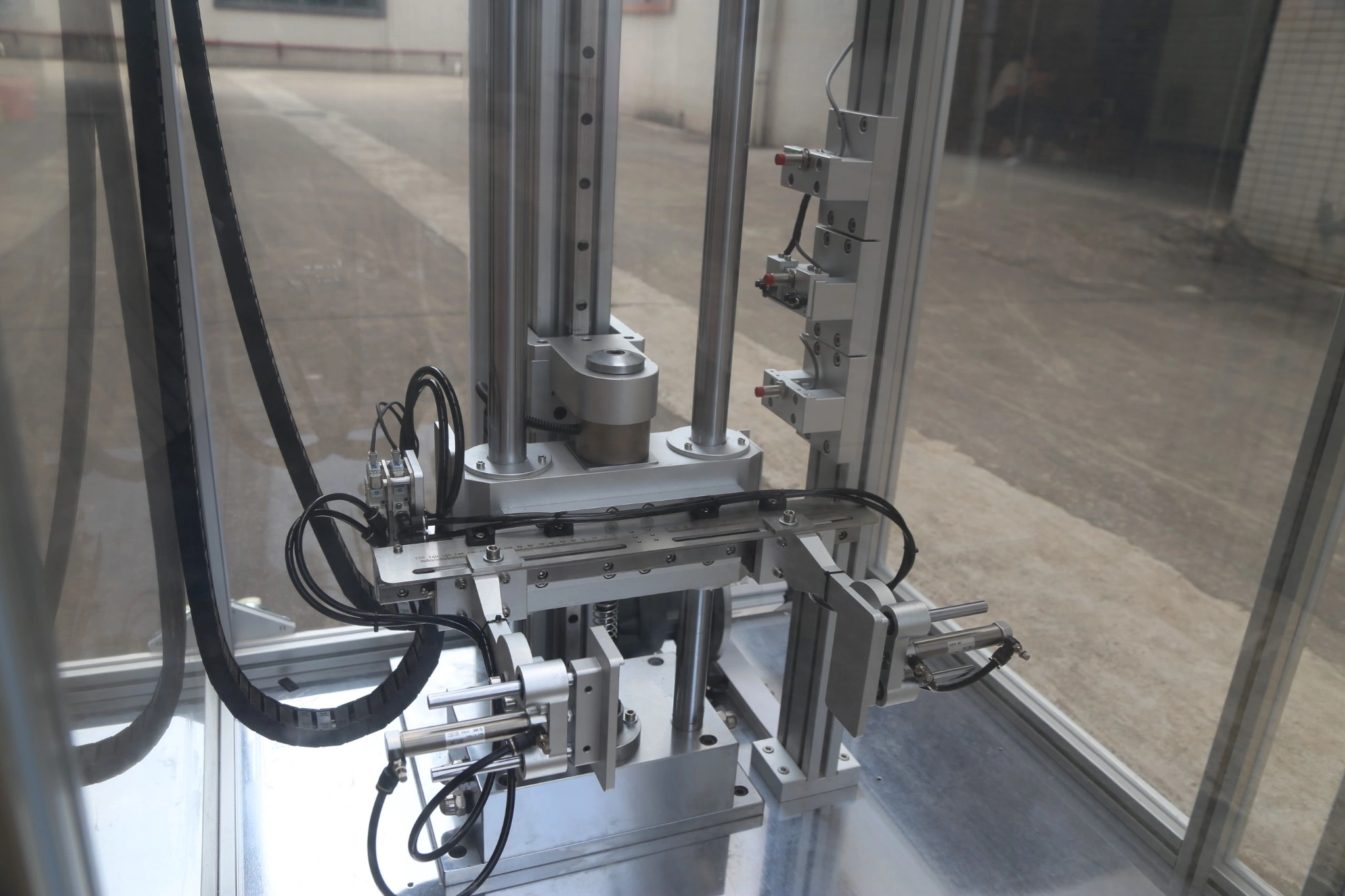

Vakuumadsorptions- oder Klemmvorrichtungen halten die Probe an einer definierten Position vor der Freigabe. Die Maschine unterstützt Positionierungen von 0°, 45° und 90° für verschiedene Fallrichtungen, einschließlich Flächen-, Kanten- und Eckaufprallanwendungen.
Die geeignete Befestigungs- und Freigabeposition hängt von der Geometrie des Probens und der erforderlichen Aufprallausrichtung ab.
Verstellbare Fallhöhe von 300–2000 mm
Stellen Sie die erforderliche Fallhöhe über die Touchscreen-Oberfläche ein und zeigen sie an, mit einem angegebenen Höhenfehler von ≤ ±0,5 mm.
Automatische Freigabe & Rückgabe
Die Maschine hebt das Exemplar auf die voreingestellte Höhe und lässt es für den freien Fall frei. Nach dem Abwurf kehrt der Hebemechanismus automatisch zur voreingestellten Adsorptionshöhe zurück, wodurch die wiederholte manuelle Einstellung reduziert wird.
Optionen für mehrere Aufprallflächen
Es stehen Stahlplatten, Holzplatten und Marmorplatten zur Verfügung, um unterschiedliche Testverfahren und Kundenanforderungen zu erfüllen.
Wie funktioniert der RS-DP-03A2?
Der RS-DP-03A2 steuert die Anfangsposition, die Freigabe-Höhe und die Abwurfsequenz der Probe, um den Laboren zu helfen, definierte Testbedingungen zu reproduzieren.
Zunächst wird die Probe mit dem passenden Vakuum- oder Klemmvorrichtung gesichert. Der Bediener stellt dann die erforderliche Ausrichtung und Fallhöhe über den Touchscreen ein.
Sobald der Test beginnt, hebt die Maschine die Probe automatisch auf die voreingestellte Höhe und setzt sie auf die ausgewählte Einschlagfläche frei. Der Hebemechanismus kehrt dann auf die voreingestellte Adsorptionshöhe zurück, bereit für den nächsten Test.
Im Vergleich zum manuellen Abwerfen reduziert dieser kontrollierte Prozess die bedienerabhängigen Variationen der Anfangstestbedingungen, was den Vergleich der Ergebnisse über mehrere Proben erleichtert.
Technische Spezifikationen
Parameter
Spezifikation
Modell
RS-DP-03A2
Beispielfixationsmodus
Vakuumadsorption / Klemmen
Probenpositionierung
0° / 45° / 90°
Sinkhöhe
300–2000 mm
Höhenfehler
≤ ±0,5 mm
Maximales Stichprobengewicht
2 kg
Fallhöheneinstellung
Touchscreen-Einstellung und Anzeige
Aufprallfläche
Stahlplatte / Holzbrett / Marmorplatte
Luftversorgung
≥ 0,5 MPa
Äußere Maße (W × D × H)
1050 × 1150 × 2350 mm
Maschinengewicht
Ca. 330 kg
Stromversorgung
AC 220V, 5A
Die Spezifikationen basieren auf der Standardproduktkonfiguration. Endgültige Ausrüstungsspezifikationen und Versorgungsanforderungen sollten vor der Bestellung bestätigt werden.

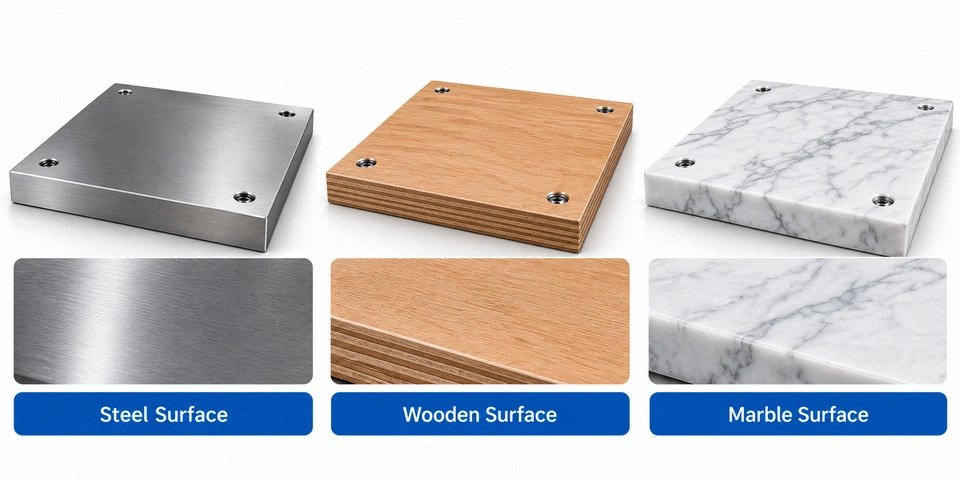

Auswahl der Aufprallfläche
Die RS-DP-03A2 kann mit Schlagflächen aus Stahl, Holz oder Marmor konfiguriert werden.
Die geeignete Oberfläche sollte nach dem jeweiligen Testverfahren und nicht nach persönlicher Vorliebe ausgewählt werden, da unterschiedliche Aufprallflächen den resultierenden Produktschaden beeinflussen können.
Auswahlhinweis: Das maximale Probengewicht allein entscheidet nicht über die Eignung der Ausrüstung. Probenmaße, Halteposition, Freigabefreiheit und erforderliche Aufprallausrichtung sollten ebenfalls bestätigt werden.

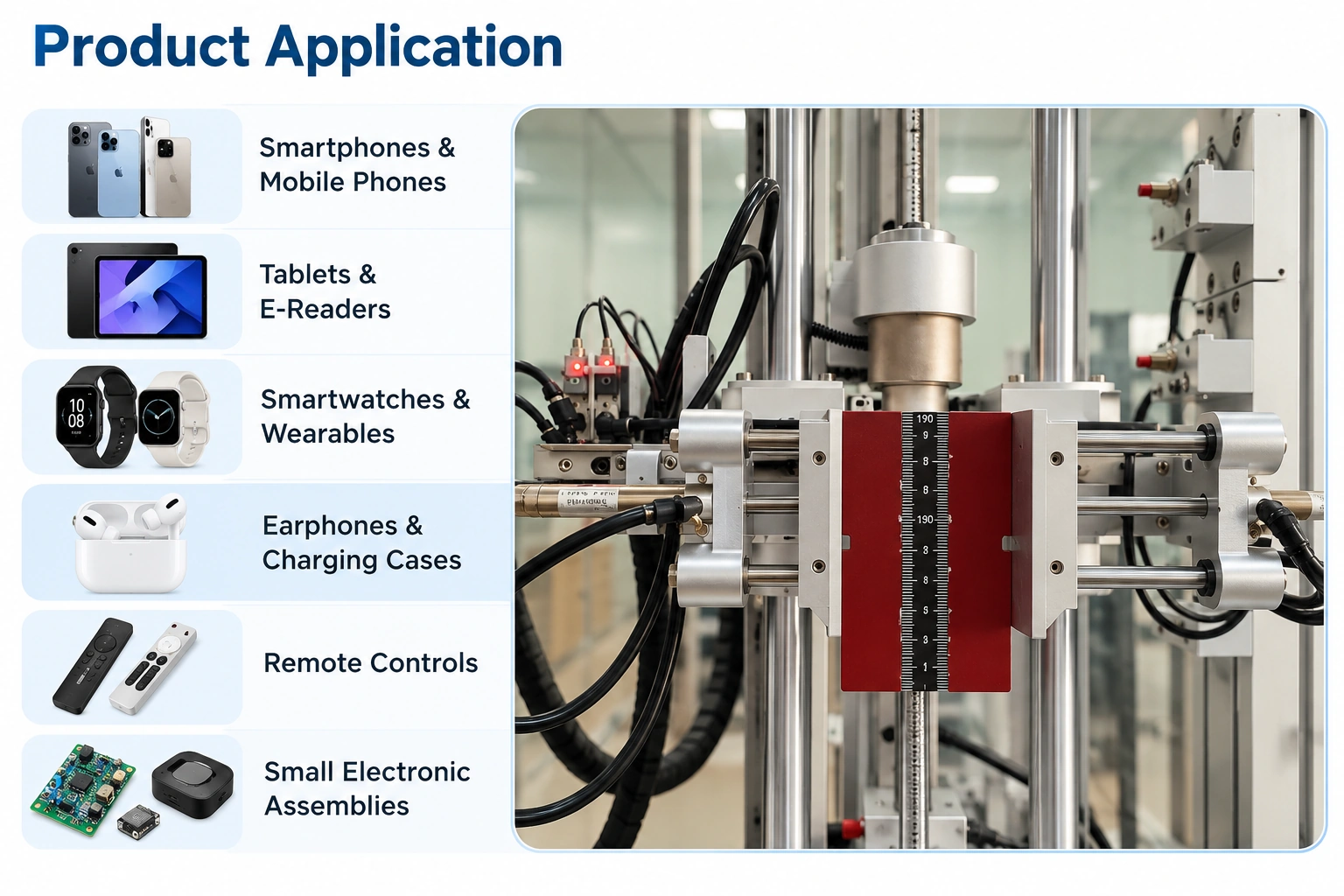

Drop-Testing-Anwendungen
Der RS-DP-03A2 ist hauptsächlich für kontrollierte Falltests kleiner elektronischer Produkte während der Produktentwicklung, Zuverlässigkeitsbewertung und Qualitätsprüfung konzipiert.
Bildschirm, Gehäuse, Rahmen und funktionale Integrität
Tablets & E-Reader
Gehäuseschäden und Verdrängung der inneren Komponenten
Smartwatches & Wearables
Display-, Gehäuse- und Baugruppenintegrität
Kopfhörer & LadehüllenGehäuse- und Verbindungszuverlässigkeit
Fernbedienung
Gehäuse, Tasten und interne Komponentenbindung
Kleine elektronische Baugruppen
Strukturelle Schäden und Funktionalität nach dem Fall
Nach einem Falltest können Ingenieure die Probe auf Gehäuserisse, Bildschirmschäden, Rahmenverformung, lose Verbinder, Bauteilverschiebung oder funktionale Ausfälle inspizieren.
Die Inspektionsmethode und die Bestehens-/Nichtbestehenskriterien sollten der relevanten Produktspezifikation oder dem Kundenprüfverfahren folgen.
Anwendbare Testmethoden
Der RS-DP-03A2 kann kontrollierte Freifall- und Richtungs-Drop-Tests gemäß den entsprechenden Produktspezifikationen und Laborverfahren unterstützen.
Relevante Referenzen sind:
IEC 60068-2-31 — Rohhandhabung von Stoßdämpfern
GB/T 2423.8 — Freifalltest
Kundenspezifische Anforderungen an die Zuverlässigkeit von Produkten
Herstellerinterne QA- und Designvalidierungsverfahren
Das anwendbare Verfahren sollte die Fallhöhe, die Ausrichtung des Probestücks, die Aufprallfläche, die Anzahl der Absprünge und die Abnahmekriterien definieren.
Die Kompatibilität mit einem bestimmten Standard hängt von der Probe, der Testmethode und der endgültigen Ausrüstungskonfiguration ab.
Warum ITM-LAB?
ITM-LAB liefert Testgeräte für Elektronikhersteller, F&E-Labore und Qualitätskontrollteams.
Für den RS-DP-03A2 bieten wir anwendungsorientierte Unterstützung für Probenhalter, Auswahl der Aufprallfläche, Gerätekonfiguration und kundenspezifische Testanforderungen.

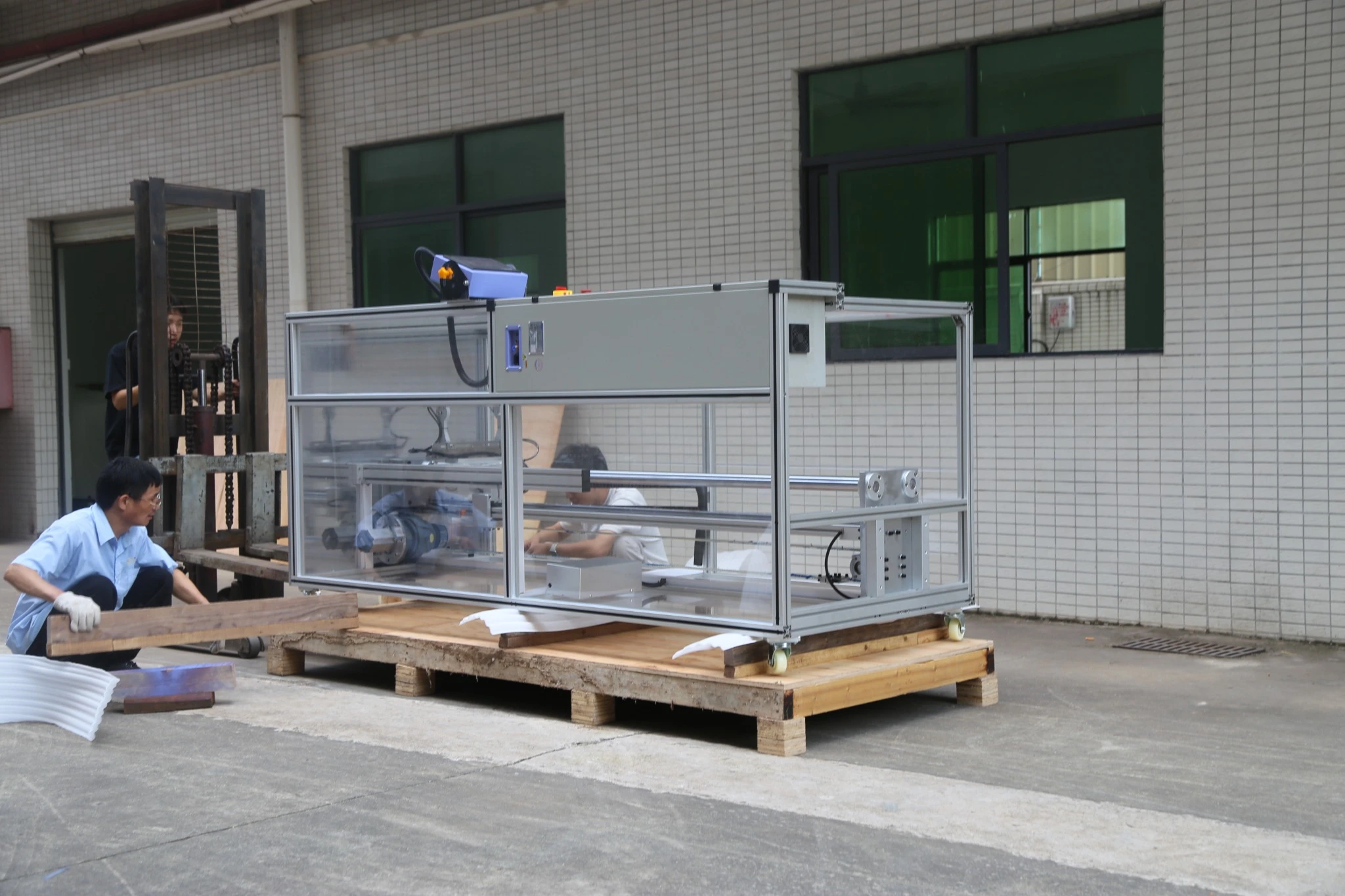

Vorversand-Inspektion der Ausrüstung, Betriebsleitlinien, technische Dokumentation und Nachverkaufsunterstützung sind verfügbar.
Konfigurieren Sie Ihren RS-DP-03A2 Abwurftester
Definieren Sie zuerst den Test. Wähle als Zweiter die Maschinenkonfiguration aus.
Um einen geeigneten technischen Vorschlag und ein Angebot zu erhalten, senden Sie uns bitte folgende Informationen:
Produkttyp, Abmessungen und Gewicht
Erforderliche Fallhöhe
Anforderungen an Flächen-, Kanten- oder Eckenaufprallanforderungen
Anforderungen an die Probenhaltung oder Vorrichtung
Erforderliche Aufprallfläche
Anzahl der Tropfen und anwendbares Testverfahren
ITM-LAB kann bei der Bewertung der passenden RS-DP-03A2-Konfiguration für Ihre Anwendung helfen.
Es ist hauptsächlich für Smartphones, Tablets, tragbare Geräte, Fernbedienungen und andere kleine elektronische Produkte mit einem Gewicht von bis zu 2 kg konzipiert. Die tatsächliche Eignung hängt auch von den Abmessungen des Exemplars und den Anforderungen an die Vorrichtung ab.
Kann die Maschine Flächen-, Kanten- und Eckfalltests durchführen?
Die RS-DP-03A2 unterstützt die Positionierung der Probe 0°, 45° und 90° mittels Vakuumadsorption oder Klemmvorrichtungen. Der erforderliche Aufprallzustand von Fläche, Kante oder Ecke sollte gemäß der Geometrie und dem Testverfahren des Probens bestätigt werden.
Wie wähle ich die richtige Haltevorrichtung aus?
Die Auswahl der Vorrichtung hängt von den Abmessungen, dem Gewicht, der Form, den verfügbaren Aufbewahrungsflächen und der erforderlichen Aufprallausrichtung des Exemplars ab. ITM-LAB kann diese Details prüfen, bevor die Konfiguration bestätigt wird.
Welche
Aufprallflächen sind verfügbar?
Es gibt Optionen für Stahlplatten, Holzbretter und Marmorplatten. Die geeignete Oberfläche sollte entsprechend der jeweiligen Produkt- oder Kundentestspezifikation ausgewählt werden.
Kann die Maschine an unsere Testanforderungen angepasst werden?
Die Anforderungen an die Konfiguration von Armaturen und Geräten können entsprechend Ihrem Produkt und Testverfahren überprüft werden. Bitte geben Sie die Probenmaße, das Gewicht, die Fallhöhe, die Aufprallausrichtung und die erforderliche Aufprallfläche für die technische Bewertung an.
